1：板框壓濾機（板框式壓濾機）由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔,組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。板、框兩側各有把手支托在橫梁上，由壓緊裝置壓緊板、框。板、框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室在濾布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。

2：板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～0.6兆帕,特殊的可達3兆帕或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為 200～2000毫米，框厚為16～80毫米，過濾面積為0.5～1200平方米。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不銹鋼、聚丙烯和橡膠等材料制造。





廂式壓濾機的結構和工作原理與板框壓濾機類似，不同之處在于濾板兩側凹進，每?jī)蓧K濾板組合成一廂形濾室，省去濾框，濾板核心有一圓孔懸浮液由此流入各濾室。這種過濾機適用于需要在較高壓力下過濾而濾渣不需要洗滌的懸浮液。





立式壓濾機濾板水平和上下疊置,形成一組濾室,占地面積較小。它采用一條連續濾帶，完成過濾后，移動濾帶進行卸渣和清洗濾帶，操作自動化。壓濾機的適用范圍廣，結構較簡單。板與框的壓緊和拉開，卸渣和清洗濾布都可實行自動化操作，有利于壓濾機向大型化發展。 壓濾機的濾室中增設彈性橡膠隔膜后，可在過濾結束時用高壓水或壓縮空氣借助橡膠隔膜壓縮濾渣，使濾渣受到進一步壓榨脫液，形成濾室容積可變、濾渣受壓縮的隔膜壓榨過濾,其壓力可達1～2兆帕。





帶式壓濾機廣泛用于城市污水處理、化工、煉油、冶金、造紙、制革、食品、洗煤、印染等行業的污泥脫水，該機連續作業，自動化程度高、節能、 、使用維護方便，是污泥脫水的理想設備。

以上便是壓濾機分類的詳細介紹，如果您有什么疑問，歡迎咨詢尾礦干排專業廠家隆中重工。咨詢電話400-658-0379

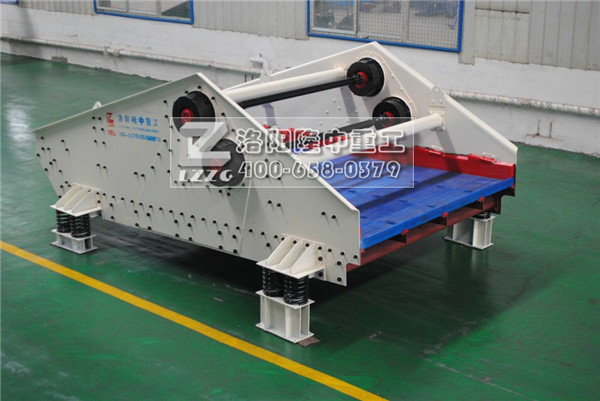

相關產品：尾礦干排篩
